發布時間：2022年09月27日              作者：德國GMC-I高美測儀（上海電勵士）

電力系統電能質量監測GMC-Instruments產品技術特色和基本功能：

GMC-Instruments電力系統電能質量監測產品技術特色

? 電氣安全性指標需獲得 CE 認證；

? 電能質量監測方法滿足 IEC61000-4-30 Ed.3 CLASS A 精度認證；

? 具有滿足 IEC 62586-1 Ed.2 及 IEC 62586-2 Ed.2 標準第三方獨立認證；

? 電能質量數據采用符合 IEEE 1159.3 標準的 PQDIF 格式。

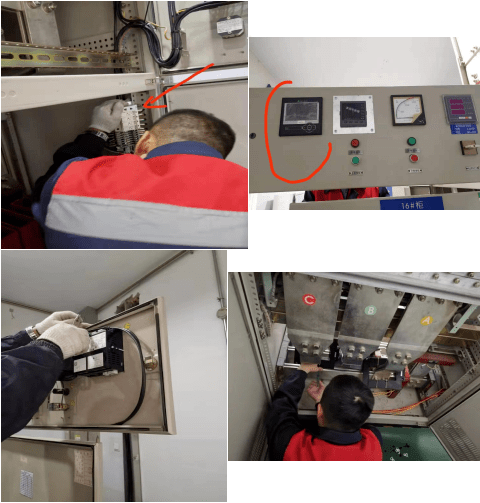

電力系統電能質量監測系統客戶安裝現場

GMC-Instruments電力系統電能質量監測系統基本功能：

1) 電壓暫降、暫升以及中斷，超限監測，波形和 RMS 圖片記錄；

2) 電壓諧波總畸變率，高至 50 次的各次電壓諧波分量及相位監測；

3) 諧波和間諧波監測；

4) 電壓不平衡度監測；

5) 過頻率和欠頻率事件監測；

6) 1 微秒高頻脈沖偵測；

7) 閃變：短期值、長期值、瞬時值監測；

8) 詳細的事件記錄和波形捕捉，以及日、周、月趨勢、概率、柱狀圖記錄；

9) 日、周、月趨勢連續曲線監測；

10) 支持 RCM 故障電流監測功能，報警和故障信息實時可查詢。在以上功能基礎上 在檢測到電壓閃變和諧波等電能質量問題上具有聲光報警和短信提醒功能；

11) 監測設備的存儲記錄內存應可擴展，配置至少 32G 儲存卡；

12) 高清彩色顯示屏，具有中、英文等多種可選的語言選擇；

13) 提供事件報警信號；

14) 自動電壓配置：偵測單相、相對相、三角型、星型、角接地和很多其它類型。 也自動偵測名義電壓和名義頻率；

15)  支持以太網通訊及 Modbus RTU 485 通訊；

16) 內置網頁服務器，可通過瀏覽器查看和下載數據；

17)  測量時間間隔：10 周波（50Hz）；

18) 監測設備對于電能質量事件的記錄包含波形和有效值圖片，數據記錄格式包括 CSV、圖片和 PQDIF 格式數據；

19)  電流、電壓 ±0.1%；

20)  功率  ±0.2 %，頻率 ±0.01Hz；

21)  不平衡度  ±0.5%，諧波 ±0.5%；

22)  有功電能及無功電能精度同時達到  Class 0.5S；

23) 測量通道：4 路電壓及 4 路電流輸入；

24) 電壓輸入范圍：交流 100V-693V 線電壓；

25) 電流輸入范圍: 1A 到 5A，最大 7.5A；

26) 電壓互感器輸入變比范圍可自由設定；

27)  電流互感器量程范圍 0-4000A，AC；

28) 輸入頻率范圍：40-70Hz；

29) 工作電源：110  …  230 V AC, 130  …  230 V DC。
