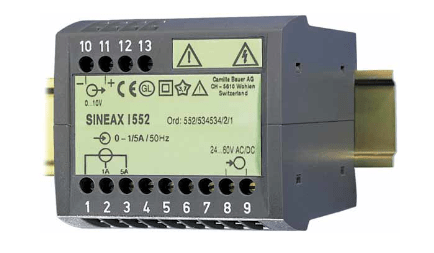

電流變送器工作原理：

電流變送器常見的接線方式有四種：兩線制、三線制、四線制；是指各種輸出為模擬直流電流信號的變送器，是工作原理和結構上的區別，而并非只指變送器的接線形式。

幾線制的稱謂，是在兩線制變送器誕生后才有的，這是電子放大器在儀表中廣泛應用的結果，放大的本質就是一種能量轉換過程，這就離不開供電。因此先出現的是四線制的變送器。
即兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號（如電壓、電流、等）。但目前，很多變送器采用二線制。
    1、兩線制變送器：兩線制變送器其供電為24VDC，輸出信號為DC4~20mA，負載電阻為250Ω，24V電源的負線電位低，它就是信號公共線。
    2、四線制變送器：其供電大多為AC220V，也有供電為DC24V的；輸出信號有DC4~20mA，負載電阻為250Ω，或者輸出DC0~10mA，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。
    3、三線制變送器：所謂三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線；其供電大多為DC24V，輸出信號有DC4~20mA，負載電阻為250Ω，或者輸出DC0~10mA，負載電阻為0-1.5KΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。
