電量變送器A PLUS特殊功能應用細節講解：

多功能電量變送器運行時間計數器

記錄APLUS運行的小時數

• 針對服務與維護

• 不能清零

3 個通用運行時間計數器

• 監控運行資源的服務間隔或周期

• 記錄特殊條件下的運行時間，例如過載

• 通過限值控制計數器

• 通過運行反饋控制計數器（數字輸入）

• 通過任意邏輯狀態（通過邏輯模塊實現）組合控制計數器

• 可清零

多參量變送器Modbus 映像自由選擇

• 僅僅用一個電報格式就可以快速訪問測量數據

• 訪問時間的最小化

• 數據源自于同一個測量周期

浮點數Modbus 映像

• 高達60個可自由選擇值

• 不支持表計（不同的數據格式）

整數Modbus 映像 (16-bit)

• 連接較早期的控制系統

• 高達20個自由選擇量，可擴展

可以直接訪問 Modbus 數據

以太網接口

高帶寬傳輸

Modbus/TCP 協議

通過NTP 同步時間

以RS485作為Modbus的物理層

• 驅動器特性定義

• 調試期間可以模擬輸出狀態

• 獲取測量值

 通過FTP直接訪問數據記錄器

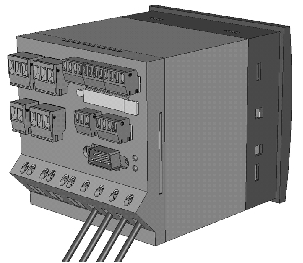

電量變送器A PLUSProfibus DP接口

Modbus/RTU (RS485) 附加接口

周期進程映像

- 瞬時值

- 不平衡度

- THD, TDD

- 平均值

- 表計

測量輸入組態

- 系統連接

- 變壓器變比等

電量變送器數據記錄器

可以現場更換數據存儲卡, SD 卡

周期數據記錄

- 平均值 (1s…3h), 功率平均值 (1s…1h)

- 平均間隔最小 / 最大 RMS 值

- 基于日歷的表計讀數

事件觸發記錄

- 擾動記錄 (RMS), 通過限值控制

- 報警與事件

- 系統事件 （停電，收到報警等）

在線讀?。ㄍㄟ^以太網接口FTP）

離線分析 （通過SD卡驅動）

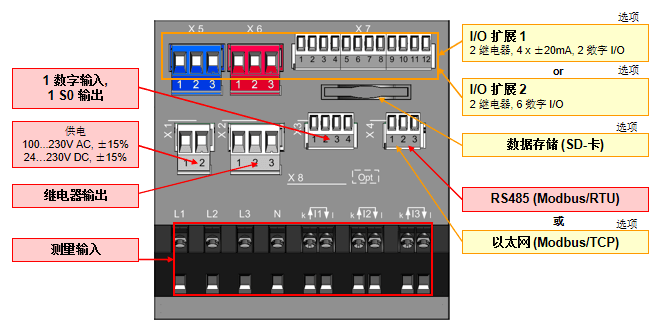

電量變送器使用基本單元＋選項

可能的 I/O 應用

繼電器輸出

• 通過燈或者蜂鳴器報警

• 減載

• 通過基本單元的繼電器自我檢測信號

• 通過BUS總線遠程控制

數字輸出

•  邏輯模塊報警輸出

• 狀態報告

• 依據EN62053-31脈沖輸出到外部計數器

• 通過BUS總線遠程控制

1）擴展I/O口的數字I/O口可以獨立的定義為輸入或輸出

模擬輸出

• 連接到PLC或者其他測量系統（例如CAM）

• 所有輸出都是雙向（±20mA)以及電氣隔離

數字輸入

• 表計費率開關

• 對于運行時間計數器的負荷運行反饋

• 邏輯模塊的觸發或者釋放信號

• 任意脈沖輸入的表計

• 時鐘同步

• 賬單間隔同步
