多功能電量變送器應用下的風力發電系統

重點部件介紹

☆ 發電機

目前主流采用的發電機類型有鼠籠式異步發電機（SCIG），雙饋式異步發電機（DFIG），直驅永磁同步發電機（PMSG）。

SCIG, Squirrel Cage Induction Generator

DFIG, Doubly-Fed Induction Generator

PMSG, Permanent Magnet Synchronous Generator

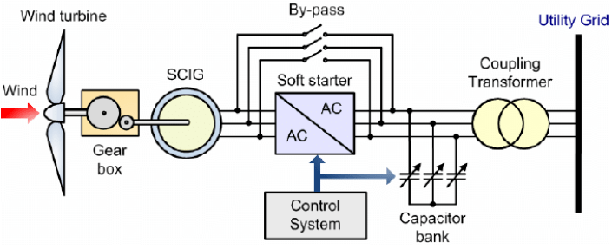

SCIG 定速異步發電機在風電中的工作圖示

圖示是指電動機的定子上為三相繞組，轉子為籠式的導條。因?yàn)樵搶?dǎo)條形狀與鼠籠相似，故稱之為鼠籠式異步發電機。電動機在定子繞組加三相交流電后，會形成旋轉磁場，其轉子上的閉合的導條會因?yàn)榍懈疃ㄗ哟艌?chǎng)的磁力線而感應出電勢和電流，而通電的導體在磁場中就會受到安培力，從而驅動轉子運動。電動機轉子就旋轉起來了。這就是鼠籠式三相異步電動機的工作原理。

Soft starter 軟啟動器（基于SCR可控硅整流器）：

 是定速的風機與電網連接期間使用的一種簡單且便宜的電氣組件。它的功能是通過在發電機中緩慢建立磁通量來減少浪涌電流，從而限制對電網并網時的沖擊干擾。

By-pass 旁路開關：

通過軟啟動器完成穩定并網后，風機系統通過旁路開關合閘直接連接到電網。可以幫助在運行狀態下的SCR散熱。

Capacitor bank 電容柜：

無功補償裝置，并網后立即并入無功補償裝置，提供功率因數至0.95以上。

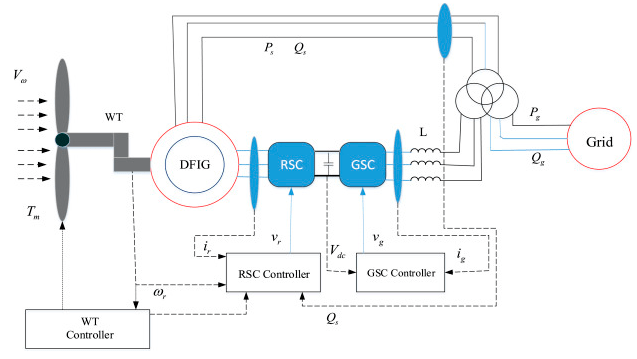

DFIG 雙饋異步發電機在風電中的工作圖示

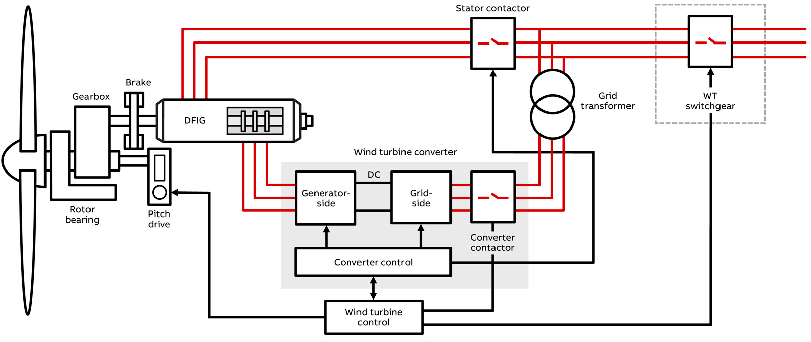

DFIG 雙饋異步發電機在風電中的工作圖示

雙饋式發電就是指感應電機的定子，轉子同時能發出電能，雙饋發電機其轉子和定子都最終連于電網，轉子和定子都參與勵磁，其定子和轉子都可以與電網有能量的交換。

多功能電量變送器應用下的風力發電系統發電機工作原理：通過葉輪將風能轉變?yōu)闄C(jī)械轉矩，通過主軸傳動鏈，經過齒輪箱增速到異步發電機轉速后，通過勵磁變流器勵磁而將發電機的定子電能并入電網。如果超過發電機同步轉速，轉子也處于發電狀態，通過變流器向電網饋電。

雙饋發電機正是由葉片通過齒輪箱變速，帶動以達到定子側輸出相對好的正弦波，同時額定轉速下，轉子側也能同時發出電流，已達到大的利用風能效果。

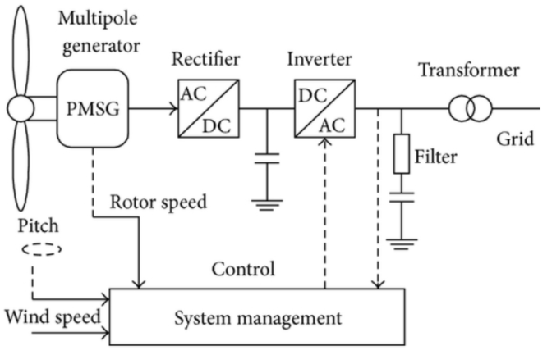

PMSG 直驅永磁同步發電機在風電中的工作圖示

永磁同步發電機是一種同步發電機，其中勵磁場由永磁體而不是線圈提供。術語“同步”是指轉子和磁場以相同的速度旋轉的事實，磁場是通過安裝在軸上的永磁機構產生的，并且電流會感應到固定電樞中。

      永磁同步發電機取消了增速齒輪箱，發電機軸直接連接到風機軸上，隨著風電機轉速的變化，永磁風力發電機所發電力的頻率也是不斷變化的，所以還必須用一臺全功率變流器，將這些電能改變?yōu)楹泐l恒壓的交流電，才能并入電網，即變速恒頻技術。
