在線電能質量監測下的系統組成和介紹-常規水電站

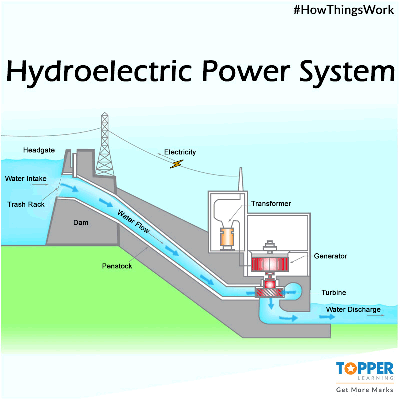

常規水電站都有哪些組成？

☆ 大壩

☆ 進水口

☆ 水渠

☆ 水力機械系統

☆ 發電機組

☆ 變電設備

☆ 配電設備

☆ 輸電設備

☆ 控制及輔助設備

☆ 出水口

水電站組成部分簡介：

大壩

作用是攔截水流，抬高水位，形成水庫，造成上下游水位差，使電站具備水力發電的基本條件

水閘

作用是調節流量和控制洪水。

水力機械系統組成

水輪機

作用是把水流的能量轉換為旋轉機械能的動力機械。

活動導葉

控制水流量，達到調節轉速和出力的目的。軸，傳遞機械能。

導軸承

承受徑向水推力和控制擺度。尾水管，回收能量并導出水流。

發電機組

發電機 （SINEAX系列過程控制器）

定子，產生感應電勢。轉子，產生旋轉磁場。（TM產品）

推力軸承

作用是承受軸向水推力及機組轉動部件自重。

冷卻器

作用是軸承冷卻器用于冷卻軸承

制動器

作用是停機時制動發電機，防止長時間低速旋轉損壞推力軸承。

變電設備

變壓器

作用是升高或是降低交流電壓。

配電設備

斷路器

作用是關合，承載，開斷運行回路正常電流，過載電流。

隔離開關

作用是合閘時承載正?；芈冯娏?，過載電流，分閘時符合絕緣距離和有明顯斷開標志。

電壓互感器PT

把高電壓降為標準電壓，供保護，計量，儀表等裝置使用。一般標準電壓為100v。

電流互感器CT

把大電流降為標準電流，供保護，計量，儀表等裝置使用。一般標準電流為5A或1A。

避雷器 作用是限制過電壓以保護電氣設備

母線

作用是匯集，分配和傳送電能

導線，作用是傳送電能

輸電設備

作用是傳送電能。鐵塔，固定導線和避雷線。避雷線，保護架空輸電線路。

控制設備

勵磁系統

作用是為發電機轉子提供直流電建立磁場，控制發電機機端電壓或調整機組無功功率。

調速系統

作用是控制機組轉速或調整機組有功功率。

繼電保護

作用是監視電力系統的正常運行，當被保護的元件發生故障時，自動迅速地，有選擇地發出跳閘命令，將故障設備從系統中切除，保證正常設備繼續運行，大限度地保證向用戶安全，連續供電。

同期裝置

作用是不同電源間的同期并網。

自動裝置

作用是完成一定功能的自動裝置。

計算機監控系統

通過對電站各種設備信息進行采集，處理，實現自動監視，控制，調節，保護等功能，保證設備安全穩定運行。

直流系統

為開關設備的操作，二次設備提供可靠能源。直流系統組成：蓄電池，充電裝置，配電裝置。
