過程信號控制之無源隔離變送器：無源信號隔離變送器作用

無源信號隔離變送器作用 概述：

生產過程監視和控制要用到各種自動化儀表、計算機及相應的執行機構。過程中的信號既有微弱到毫伏級的小信號，又有數十伏的大信號。從頻率上講，有直流低頻范圍的，也有高頻的。儀表設備間的互相干擾就成為系統調試中必須要解決的問題。無源隔離器可以對電流電量參數進行高速精確測量，經隔離轉換成標準的模擬信號輸出。與自控儀表（如PLC）、各種A/D轉換器以及計算機系統配接，廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中，是一種具有高性價比的產品。

無源信號隔離變送器作用1.電隔離的目的：

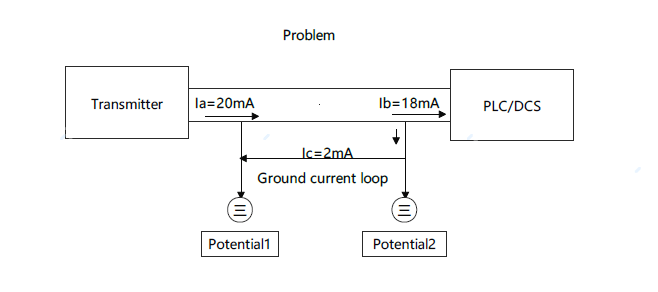

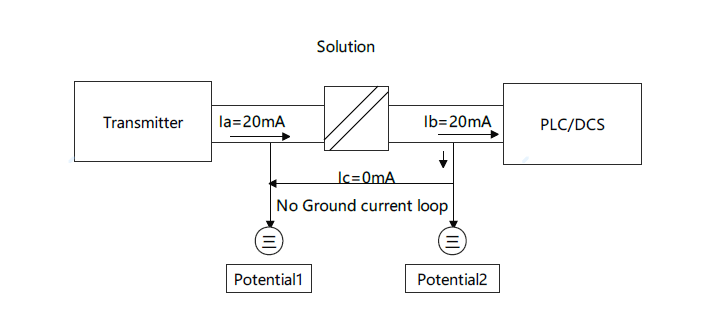

A：解決設備之間“共地”存在電勢差而造成的干擾問題

電阻信號隔離變送器價格

電阻信號隔離變送器價格

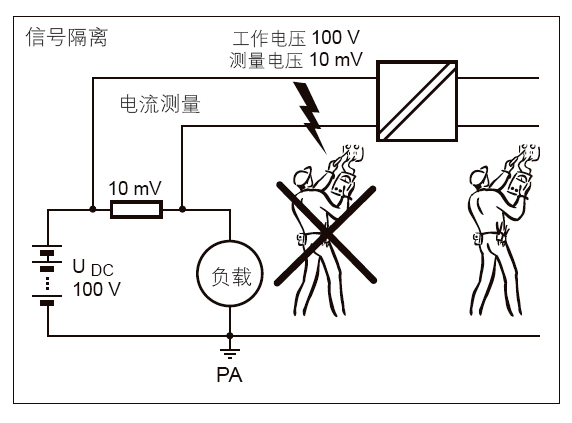

交流信號隔離變送器如何測試 B：確保人員安全

電阻信號隔離變送器價格

交流信號隔離變送器如何測試 2. 無源隔離變送器優點

A:無需單獨供電，使用方便，經濟性好

B:低功耗，高可靠

3. 無源隔離變送器選型因素

A:輸入環路供電/輸出環路供電

B:輸入輸出信號類型

C:輸入輸出信號的路數

D:通訊協議類型（MODBUS/RS485/PROFIBUS/HART)

E:尺寸以及安裝方式

F:安全性以及可靠性

4. 注意事項

無源隔離變送器是從環路信號中獲取它所需要的電能，為了保證隔離器正常工作，必須確保電壓足夠驅動無源隔離器的大20mA電流。例如：隔離器電壓降U1=2.7V，負載為R，即：

U>2.7V+20mA*R

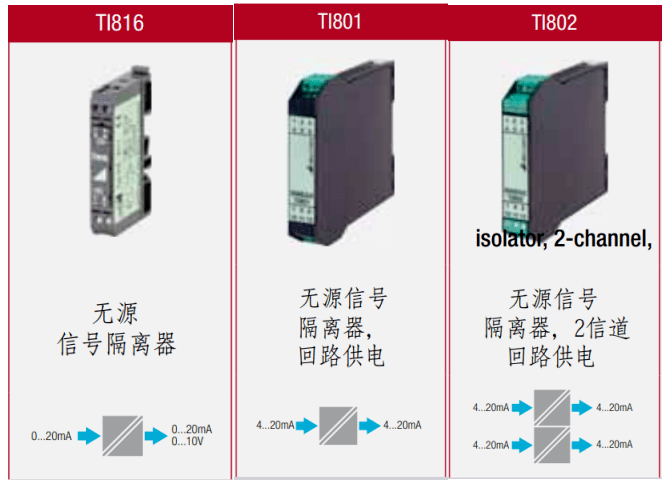

5. Camille Bauer為您提供豐富多樣的無源隔離變送器
